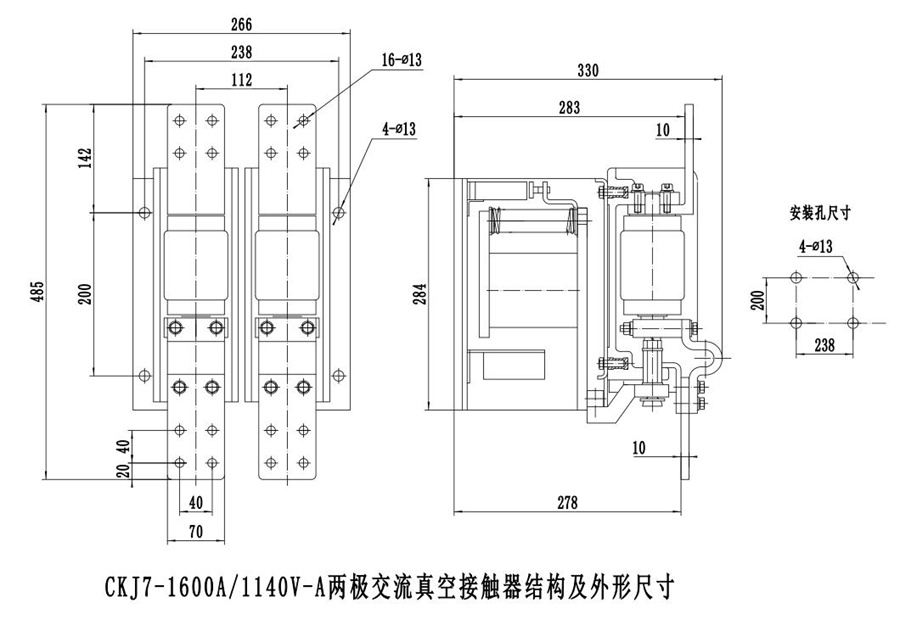

CKJ7-1600/1140-A (雙極) ( CCC認證 )
額 定 參 數
名 稱
單 位
數 值
電 路
額定工作電壓（Ue）
V
1140
額定工作電流(Ie)
A
1600
額定頻率(fr)
Hz
50
額定接通能力
4 Ie (AC-2)
額定分斷能力
工頻耐受電壓
相間、相對地
kV
4.2
真空斷口
10
雷電沖擊耐受電壓
8
控制電路
額定電壓
AC 110/220/380
額定功率（Ps）
電保持
VA
≤1000/100（吸合/保持）
機械保持
≤900/600（合閘/分閘）
輔助電路
形式
3a＋3b
額定值
AC 380V/5A DC 380V/1A
控制電路、輔助電路對地工頻耐受電壓
2
額定操作頻率
長期或機械保持型
次/h
300
短期
600
機械壽命*
萬次
30
電壽命
機械特性
合閘時間
ms
≤200
固有分閘時間
≤160（電保持） ≤60（機械保持）
3相不同期
≤3
合閘彈跳
≤10
注：控制電壓亦可按用戶需要定制。 *建議每15萬次更換輔助開關及分閘裝置；
